Справочник по манипуляторным установкам

Крано-манипуляторные установки Fassi выпускаются с 1965 и, по праву, считаются одними из лучших в мире. В производственной линейке этого итальянского завода имеются КМУ для самых различных целей с грузовым моментом от 1 до 113 т/м.

Манипуляторные установки Fassi относятся к классу крюковых (подъем груза осуществляется посредством гидроцилиндров, хотя, также возможна и установка лебедки). В отличии от тросовых КМУ, гидравлические крюковые, обычно, обладают меньшим вылетом стрелы, и не могут без дополнительной лебедки работать с низколежащими грузами. Зато, более подвижная стрела гидроманипулятора Fassi позволяет эффективнее использовать грузовой момент, а с помощью разнообразного навесного оборудования (грейферов, цанговых и клещевых захватов, гидробуров, ротаторов и многих других приспособлений), которое устанавливается дополнительно, гидравлические КМУ могут успешно выполнять задачи легкой строительной техники.

Еще одним немаловажным плюсом крюковых манипуляторных установок Fassi является их компактность в транспортном положении (складываются параллельно задней стенке кабины), благодаря чему на бортовой платформе можно перевозить более высокий груз, а также, в таком положении обеспечивается максимальная сохранность поворотного механизма главной колонны.

Установить кран-манипулятор Fassi можно на шасси как отечественного, так и зарубежного производства. Наиболее популярные варианты — КАМАЗ 65117 и Hyundai HD 120. Вы получите полностью готовый к работе автоманипулятор со всеми документами, предусмотренными законодательством.

Крано-манипуляторные установки Unic, производства японской корпорации Furukawa, имеют телескопическую стрелу и тросовую систему подвески крюка.

Высококачественные тросовые КМУ Unic обладают рядом преимуществ перед гидравлическими манипуляторными установками. Во-первых, это возможность работы с грузами, находящимися значительно ниже уровня земли (например, укладка колодезных колец, опускание грузов в траншеи и т. д.). Возможность точного контроля положения груза, так как подъем и опускание всегда происходит строго по вертикали, что позволяет исключить случайное повреждение рядом стоящих объектов.

Кроме того, тросовая подвеска крюка позволяет захватывать груз через различные препятствия в виде заборов, ограждений, автомобилей и прочих. За счет простоты конструкции (малое количество шарниров и гидравлических цилиндров) гидроманипуляторы Unic отличаются высокой степенью надежности и простотой обслуживания.

Сфера использования тросовых КМУ достаточно широка: погрузочно-разгрузочные работы, строительство малоэтажных сооружений, аварийно-восстановительные работы. Для решения этих и других задач, можно установить кран-манипулятор Unic.

Корейские крано-манипуляторные установки Soosan производятся уже более 25 лет по постоянно совершенствующимся технологиям, и наряду с Kanglim, создают мощную конкуренцию японским КМУ Unic. Широкий модельный ряд гидроманипуляторов Soosan включает тросовые манипуляторные установки с грузовым моментом от 4 до 50 т/м и вылетом стрелы из высокопрочной стали от 6 до 25 м.

Тросовые КМУ Soosan широко применяются в погрузочно-разгрузочных работах, малоэтажном коттеджном строительстве, и других видах работ, так или иначе связанных с подъемом и перемещением грузов. Крано-манипуляторные установки с тросовой системой подвески крюка особенно удобны при укладке бетонных колец в колодцы, замене водопроводных труб в траншеях, и других задачах, когда необходимо работать с грузом, находящимся ниже поверхности земли.

Для выполнения этих, и других задач можно установить кран-манипулятор Soosan с нужными характеристиками вылета стрелы и грузоподъемности. Благодаря тросовой системе, подъем и опускание груза всегда происходит строго вертикально, поэтому поставить груз в заданную точку будет достаточно просто, при этом, практически, невозможно случайно задеть грузом находящиеся вблизи него объекты.

Вся выпускаемая продукция в обязательном порядке проходит контроль качества, и сопровождается набором документов для регистрации в ГАИ и Ростехнадзоре.

Купить КМУ Soosan на базе импортных и отечественных шасси вы можете, связавшись со специалистом отдела продаж.

Крано-манипуляторные установки Kanglim производятся в Южной Корее уже более 30 лет, и за это время время успели зарекомендовать себя с лучшей стороны во всем мире.

Тросовый гидроманипулятор Kanglim станет надежным помощником в вашем бизнесе, начиная от погрузочно-разгрузочных работ, заканчивая малоэтажным строительством и ремонтно-восстановительными работами. КМУ Kanglim относятся к типу тросовых, отличительными чертами которых являются наличие телескопической стрелы и тросовой подвески крюка. Они имеют грузоподъемность до 15 тонн и радиус рабочей зоны до 25 метров в зависимости от вылета стрелы.

К преимуществам манипуляторов Kanglim стоит отнести надежность, простоту эксплуатации и обслуживания (за счет малого количества активных элементов), возможность подъема грузов, расположенных существенно ниже поверхности земли, возможность работы через препятствия (заборы и прочие объекты умеренной высоты), исключая, при этом, вероятность задеть грузом расположенные рядом объекты (подъем осуществляется по прямолинейной вертикальной траектории). Кроме того, при прочих равных характеристиках установить кран-манипулятор Kanglim дешевле японских конкурентов.

Легкая серия КМУ Fassi включает в себя небольшую линейку кранов, так называемой, микро серии, которые могут быть смонтированы на базе малотоннажных грузовиков, и не требует установки коробки отбора мощности. Самый популярный кран из этой линейки — Fassi M30 — самая мощная модификация, не требующая регистрации в Ростехнадзоре. При вылете стрелы в 2.6 метра, он поднимет 1200 кг. Кроме этой модели, в микро серии имеются более дешевые и менее грузоподъемные краны: M10, M15, M20, M25.

За микро серией следуют крано-манипуляторные установки с маркировкой F, которые уже имеют стрелу с двумя сочленениями (стандартная для гидравлических кранов компоновка). Модификации КМУ Fassi, начиная от F22, заканчивая F38, используются, как правило, в качестве вспомогательного инструмента при выполнении ремонтных ил монтажных работ. Они поставляются в Россию на заказ.

КМУ Fassi F40 в исполнении с трехсекционной телескопической стрелой почти всегда имеется в наличии. Этот кран при вылете стрелы 3.65 м. (в горизонтальном положении) может работать с грузами весом до 1075 кг., а на максимальном рабочем радиусе, составляющем 6.3 метра, поднимает 590 кг. Данный вариант установки является весьма распространенным в сочетании со среднетоннажными шасси.

КМУ Fassi F50 следующая модификация, обладающая повышенным грузовым моментом. Стандартная версия, имеющаяся в наличии на складе, оснащена стрелой с двумя выдвижными гидравлическими секциями, и на полном вылете в 6.3 м. поднимает 680 кг. груза. При сложенных телескопических секциях, когда вылет равен 3.65 метра, масса поднимаемого груза достигает 1250 кг. Такая крановая установка хорошо подходит для автомобилей с грузоподъемностью 4.5 тонны, например, Валдай.

КМУ Fassi F65 обладает вылетом стрелы до 7.1 метра, достигаемым за счет выдвижения двух телескопических секций (версия 0.22). При этом грузоподъемность составляет 835 кг. На минимальном вылете стрелы, равном 3.8 м., этим краном можно поднять до 1730 кг. Данная установка неплохо сочетается с грузовиками типа Hyundai HD78 или Isuzu NPR75.

КМУ Fassi F80 — более мощная крановая установка, которая способна поднять более 3.5 тонн груза на минимальном рабочем радиусе в 2 метра. Ее максимальный вылет (для стандартной модификации с трехсекционной стрелой) составляет 7.25 м., а вес поднимаемого на нем груза может доходить до 1 010 кг. Из вариантов шасси для монтажа такого крана можно рассмотреть, например Газон.

КМУ Fassi F95, стандартная модификация которой оснащена трехсекционной телескопической стрелой, располагает максимальным вылетом, достигающим почти восьми метров. На нем можно поднять 1085 кг. груза, а работая на минимальном радиусе, составляющем 2 метра, возможно поднятие груза массой до 4 310 кг. Для монтажа этого крана, обычно, используются семитонные шасси типа Avia D120 или Hyundai HD120.

КМУ Fassi F110 недавно была модернизирована, в результате чего вес установки сократился на 20% и увеличились грузовысотные параметры. Данный кран на максимальном рабочем радиусе в 7.6 метра, способен поднять до 1240 кг., а на вылете стрелы 3.8 м., грузоподъемность составила 2 560 кг. Чаще всего, крановые манипуляторные установки данной модели ставятся на автомобили КАМАЗ.

Средняя серия крано-манипуляторных установок Fassi вобрала в себя богатую линейку гидравлических КМУ с грузоподъемностью от 5 до 15 тонн. Для тросовых кранов такая грузоподъемность была бы предельной, но возможности гидравлики несколько выше, поэтому те, кто работает с массивными грузами, выбирают именно такие установки. По сравнению с продукцией других брендов, краны Фасси, практически, не выделяются с технической точки зрения, да и по цене они стоят, приблизительно, на одном уровне. Однако, за счет большого количества сервисных центров в Российской Федерации, у владельцев этих КМУ никогда не возникнет проблем с обслуживанием или ремонтом.

КМУ Fassi F135 примечательна тем, что это — самый легкий кран, оснащаемый рычажными траверсами в сочленениях стрелы, которые способствуют более эффективному распределению усилий, создаваемых гидроцилиндрами, а следовательно увеличивают стойкость установки к высоким динамическим нагрузкам. Восьмиметровый вылет трехсекционной стрелы позволяет поднимать 1600-килограммовые грузы, а при работе в минимальном радиусе, составляющем 2.5 метра, грузоподъемность этой манипуляторной установки достигает 4.65 тонны.

КМУ Fassi F155, на сегодняшний день, является одной из наиболее востребованных установок, стабильно поставляемых в нашу страну. На расстоянии 8-ми метров от поворотной колонны она может поднимать до 1660 кг., а на минимальном вылете, равном 2.15 м., грузоподъемность крана превышает 6 тонн. Такие характеристики позволяют очень эффективно использовать этот кран в сочетании с гидробуром или грейферными захватами.

КМУ Fassi F195 устанавливается на крупнотоннажные шасси, самыми популярными из которых, сейчас, являются КАМАЗ 43118 и МАЗ 5336. Данная крано-манипуляторная установка, если брать в расчет самую распространенную модификацию с трехступенчатой стрелой, в радиусе двух метров поднимает 8.5 тонн, а при полном выдвижении всех телескопических секций, на вылете 8.05 м., ее грузоподъемность составляет 2125 кг.

КМУ Fassi F245 — многофункциональный девятитонный кран, популярный в сочетании с КАМАЗ 65115. На 2.5 метрах рабочего радиуса его грузоподъемность составляет 8 900 кг., и почти 3 тонны на полном вылете в 8.05 м. Версия с дополнительными гидрофункциями может применяться работы с навесным оборудованием, типа гидровращателя с буром, ковша, клещевого или цангового захвата.

КМУ Fassi F295 монтируется, как минимум, на КАМАЗ 65117, или аналогичные ему по грузоподъемности автомобили. Этот кран легко справляется с тяжелыми грузами массой до 9 тонн на вылете в 2.7 метра, а 3.5 тонны груза он поднимает в радиусе 8.15 м. Траверсы в сочленениях стрел лучше распределяют нагрузку и позволяют выгнуть телескопическую стрелу на 15° вверх, что необходимо для подачи груза в дверные проемы или тоннели.

КМУ Fassi F510 венчает среднюю линейку крановых установок. Ее максимальная грузоподъемность составляет ровно 15 тонн (такой груз кран поднимает на вылете в 3.2 метра), а на полном вылете стрелы, состоящей из трех телескопических секций, масса груза может достигать 7 тонн. Монтаж такой КМУ осуществим только на шасси с массой перевозимого груза более 20 тонн.

Также, модельный ряд средних крановых установок Фасси включает в себя и другие модели, которые доступны российским потребителям по предварительному заказу. Их Вы можете найти в нашем каталоге.

В линейке тяжелых гидравлических кранов Fassi находятся манипуляторные установки очень высокой производительности, которые используются, в основном, на крупномасштабных стройках. Такие КМУ настолько функциональны, что всего один грузовик, оборудованный мощным краном-манипулятором, может справиться с задачами, возлагаемыми на целый ряд различной спецтехники. Крановые установки Фасси имеют множество конкурентов, обладающих схожими техническими параметрами, и близких по цене, но поскольку данная марка в России представлена множеством дилеров и авторизованных сервисных центров, продукция данного бренда имеет весомое преимущество.

КМУ Fassi F560 по конструктиву, практически не отличается от 510 модели (топового крана средней серии). Увеличение грузового момента модификации F560 было достигнуто за счет введения функции Extra Power, которая снижая скорость работы, увеличивает давление масла. В результате были получены следующие характеристики: пятнадцатитонный груз берется уже в радиусе 3.55 м., а на вылете в 7.45 метра грузоподъемность возросла до 7 565 кг.

КМУ Fassi F660 монтируется, например, на такие шасси, как КАМАЗ 65201 или подобные крупнотоннажные шасси. Данная крано-манипуляторная установка, рассматривая версию с четырехсекционным телескопом, обладает грузовым моментом в 60 т/м, который делает возможным поднятие груза массой в 16 тонн, на вылете стрелы 3.6 метра. А на пределе рабоче радиуса, когда вылет составляет 9.4 м., вес груза на крюке может достигать 6 390 кг.

КМУ Fassi F950 по технических характеристикам вполне сопоставима с двадцатипятитонным автокраном, но в отличии от последнего, имеет намного боле подвижную и гибкую стрелу, а также может оснащаться навесными гидравлическими и механическими инструментами для работы с определенными видами грузов. На радиусе 3.3 м. от поворотной колонны, данная установка поднимает 21 500 кг., а на полном горизонтальном вылете всех пяти телескопических секций, составляющем 13.45 м., грузоподъемность достигает 5 695 кг. Монтаж этого крана осуществляется на тяжелые четырехосные грузовики.

КМУ Fassi F1100 — одна из мощнейших крано-манипуляторных установок Фасси, наделенная впечатляющим грузовым моментом в 90 т/м. Максимальная ее грузоподъемность в 25 тонн доступна при работе в радиусе 3.5 м., наивысшее значение которого составляет 11.25 метра (при полном выдвижении четырех телескопических секций). Грузоподъемность на таком вылете может достигать 7 970 кг.

КМУ Fassi F1500 — кран, для которого, практически, не существует невыполнимых задач. Он имеет прочнейшую конструкцию, которая в сочетании с интеллектуальными цифровыми системами управления обеспечивает полную безопасность при проведении работ любой сложности. Грузовой момент в 113 т/м выражается 30 тоннами грузоподъемности на вылете 3.55 м., и 10 300 кг. на выдвижении в 11 метров.

В нашем каталоге Вы сможете рассмотреть и другие варианты тяжелых кранов-манипуляторов Фасси, которые могут быть поставлены клиенту на заказ.

Тросовые крано-манипуляторные установки Unic (Юник) легкой серии предназначены для монтажа на среднетоннажные автомобили (с грузоподъемностью до 8 тонн). В России данная продукция имеет очень большой успех, поскольку за время присутствия на рынке сформировала себе превосходную репутацию безотказной техники.

КМУ Unic серии UR-A100 — наиболее компактные установки из всего модельного ряда Юник. Они ставятся прямо в бортовую платформу, а для устойчивости во время выполнения работ в них предусмотрена одна гидравлическая опора. В данной серии присутствуют две модели, обладающие одинаковым грузовым моментом, равным 1.8 т/м., но разной длиной стрелы (для модификации А103 — 3.9 м., для А104 — 5 метров). На вылете стрелы в 1.8 м., грузоподъемность обеих кранов составляет ровно 1 000 кг. Недостатком их является ограниченный до 200° угол поворота стрелы.

КМУ Unic UR-V220, в отличии от крановых установок предыдущей серии, обладает возможность неограниченного поворота колонны, что позволяет осуществлять работу с грузами расположенными как со стороны бортов, так и перед кабиной. В остальном, установки этой серии имеют минимальные отличия, и также выпускаются в вариантах с трех- и четырехсекционной стрелой.

КМУ Unic из серии UR-A230 — кран стандартной компоновки, устанавливаемый за кабиной базового шасси. Серия представлена тремя моделями с одинаковым грузовым моментом и различным максимальным вылетом стрелы, за счет разного количества секций (от 2 до 4). На вылете стрелы в 1.7 метра, эти установки способны поднять до 2 330 кг. груза.

КМУ Unic UR-V290 — легкие манипуляторные установки с грузовым моментом 4.8 т/м, линейка которых включает в себя модификации с максимальным вылетом стрелы от 6.43 до 12.63 м., который варьируется в зависимости от количества секций (от трех до шести). На расстоянии в 1.6 метра от поворотной колонны эти краны могут работать с грузом массой в 3030 кг.

Крано-манипуляторные установки Юник средней грузоподъемности являются крайне востребованным товаром. Несмотря на высокую стоимость, благодаря качеству исполнения и выдающимся эксплуатационным качествам, они занимают первое место в мире по количеству продаж среди тросовых кранов.

КМУ Unic UR-V340 — популярная серия, включающая в себя пять модификаций крановых установок с различной длиной стелы. Например, версия 342 имеет телескопическую стрелу, состоящую из двух секций, при полном выдвижении которых достигается вылет в 5.51 м., а модификация 346 (максимальная в серии) уже будет располагать рабочим радиусом в 14.42 м., что возможно благодаря наличию в конструкции телескопа шести секций. Максимальная грузоподъемность всех этих установок составляет 3 030 кг., при вылете стрелы от 2.5 до 2.7 метра.

КМУ Unic UR-V370 — похожая на предыдущую серия, но в ней отсутствует модификация крана с двухсекционной стрелой, а минимально возможной является вариант с тремя секциями телескопа, имеющий максимальный вылет в 7.7 м. За исключением этого момента, характеристики кранов данной линейки, практически, полностью совпадают с параметрами установок вышеупомянутой серии. Важным отличительным качеством их является неограниченный угол поворота, позволяющий вращать стрелу по кругу в одном направлении.

КМУ Unic UR-V500 — серия крановых установок с грузовым моментом 12.1 т/м, которые выпускаются в четырех модификациях, разнящихся количеством секций в составе стрелы, а следовательно и величиной максимального рабочего радиуса, который составляет 8.1 м. для 503 версии и 15.47 м. для 506 модификации, имеющей 5 выдвигаемых гидравликой секций. На вылете в 4 метра, эти крановые установки поднимают 3 030 кг. груза.

КМУ Unic UR-V500-1 по техническим характеристикам, данная линейка крано-манипуляторных установок почти полностью дублирует предыдущую серию. Это касается как грузового момента, так и рабочего радиуса. Однако, эти краны обладают более совершенной цифровой системой управления с улучшенными во многих параметрах датчиками безопасности, а также возможностью подключения блока дистанционного управления.

Тяжелая серия крановых установок Unic (Юник) — мощная техника, разработанная для применения в области промышленного и гражданского строительства, обладающая высокими техническими показателями и отличающаяся отменным качеством сборки и комплектующих. На российском рынке эти КМУ находятся очень давно, и за этот продолжительный срок получили признание большинства пользователей. Разумеется, стоимость таких кранов, объективно, весьма высока, тем не менее, ее, с лихвой, оправдает длительность эксплуатационного периода.

КМУ Unic UR-V630 — серия, состоящая из трех крано-манипуляторных установок, обладающих грузовым моментом 12.7 т/м, и величиной рабочего радиуса от 8.13 до 13.14 м. (в зависимости от количества секций телескопической стрелы). В качестве примера, модификация крана 633 имеет в составе телескопа 3 секции, когда 635 версия, оборудована уже пятисекционной стрелой. На вылете в 2 метра, краны этой серии поднимают 6 350 кг. груза.

КМУ Unic UR-V 800 — восьмитонные крано-манипуляторные установки (грузовой момент превышает показатель в 16 т/м). Эта линейка представлена тремя версиями, отличия которых друг от друга заключаются только в величине максимального вылета и вытекающих из него характеристиках, таких как, высота подъема крюка наз землей, и глубина опускания груза ниже уровня опорной поверхности. Для трехсекционной стрелы (модель 803), рабочий радиус составляет 9.2 м., высота подъема — 11.1 м. Тот же кран 805 модификации обладает вылетом стрелы в 15.9 метра, и способен поднять груз на высоту до 17.5 м.

КМУ Unic UR-V 1504 — самый мощный и габаритный кран в тяжелой серии Юник. Его стрела в сложенном положении уже имеет длину в 7.62 метра, а если максимально выдвинуть все три телескопические секции, радиус рабочей зоны составит более 25 метров. Конечно, при грузовом моменте в 16.6 т/м., грузоподъемность на таком вылете будет лишь немного больше 0.5 тонны, тем не менее, существует множество задач, для решения которых будет достаточно располагать и таким ресурсом. В радиусе 1.22 м. (минимальный рабочий), эта установка может поднимать более 13 тонн груза.

Легкая серия КМУ Soosan (Сусан) — тросовые крано-манипуляторные установки, предназначенные для монтажа на среднетоннажные шасси грузоподъемностью от 2.5 до 8 тонн. В отличии от многих аналогичных крановых установок других брендов, они отличаются неограниченным углом поворота колонны (360°), что в некоторых ситуациях является существенным преимуществом.

Данная серия КМУ Soosan представлена семью модификациями крановых установок, отличающимися друг от друга грузовым моментом, вылетом стрелы (т.е рабочим радиусом и высотой подъема крюка), а также некоторыми прочими техническими характеристиками. Принципиальных же конструктивных отличий в них нет.

КМУ Soosan SCS 263 является самой легкой из всей производственной линейки Сусан. Ее минимальный рабочий вылет стрелы составляет всего лишь 2.5 м, а грузоподъемность на нем равна 1660 кг. На границе рабочего радиуса (6.2 метра), при выдвижении обеих телескопических пятигранных секций, масса поднимаемого груза не превышает 540 кг. Эту установку можно смонтировать на автомобиль с грузоподъемностью от 2.5 тонн.

Трехтонная КМУ Soosan SCS 323 наделена большим, по сравнению с предыдущей моделью, грузовым моментом в 8.2 т/м, и на минимальном трехметровом вылете она поднимает более 2.5 тонн. Полная длина телескопической стрелы, состоящей из 3 секций, 2 из которых выдвигаются гидравликой, составляет 7.4 м., а грузоподъемность при этом будет составлять 850 кг.

КМУ Soosan SCS 324 имеет на одну выдвижную секцию больше, а поэтому располагает большим рабочим радиусом, достигающим 9.7 метра. При этом, на максимальном вылете она выдерживает груз весом до 600 кг. Эту крановую установку также можно установить на шасси с грузоподъемностью от 2.5 тонн.

Стрела КМУ Soosan SCS 325 состоит из пяти секций (одной статичной и четырех выдвижных) и имеет шестигранное сечение, благодаря которому она может выдерживать более серьезные динамические нагрузки. На максимальном вылете (более 12 метров) грузоподъемность этого крана составляет 290 кг. Данный вариант может устанавливаться на грузовики с тоннажем от 4.5.

КМУ Soosan SCS 333, практически, повторяет технические характеристики модификации 323, но имеет усовершенствованную конструкцию, чуть большую высоту подъема крюка и вес самой установки, что накладывает ограничения на применяемость к шасси: если 323 можно установить на  2.5-тонное шасси, то 333 монтируется на автомобили с грузоподъемностью от 4.5 тонн.

КМУ Soosan SCS 334, по аналогии с предыдущей линейкой, отличается увеличенной на одну выдвижную секцию стрелой, максимальный вылет которой составляет 9.7 метра, а грузоподъемность на нем может доходить до 600 кг. В остальных параметрах отличий нет.

КМУ Soosan SCS 335 среди всех крано-манипуляторных установок легкой серии данного бренда обладает максимально длинной стрелой, предельный вылет которой превышает 12 метров. При таком выдвижении, она позволяет производить манипуляции с грузом, масса которого не превышает 290 кг.

Серия КМУ Soosan (Сусан) средней грузоподъемности представлена тремя моделями манипуляторных установок, обладающих как различными грузовысотными характеристиками, так и разными опциями. Такие краны-манипуляторы в России получили наибольшее распространение, так как имеют такой набор технических параметров, который позволяет удовлетворить запросы большинства потребителей подобной техники.

КМУ Сусан, успешно конкурируют с всемирно признанными лидерами рынка грузоподъемной техники, наиболее известными представителями которого являются такие бренды, как Unic и Tadano. Безусловно, эти японские крановые установки обладают отличным качеством, но при этом, их стоимость значительно превышает цену КМУ Soosan, производящихся по абсолютно такой же технологии из аналогичных материалов.

КМУ Soosan SCS 513 — установка, имеющая трехсекционную телескопическую четырехгранную стрелу, которая в полностью сложенном положении, на вылете в 3.2 м. выдерживает почти 3.5 тонны груза. Выдвинув обе телескопические секции на максимум, добившись вылета в 8 метров, владелец такой крано-манипуляторной установки сможет работать с грузами, масса которых доходит до 1200 кг. Данная модификация КМУ комплектуется только нижним постом управления (рычаги управления краном находятся по соседству с рычагами выдвижения аутригеров), и устанавливается на грузовики, тоннаж которых находится в рамках от 5 до 11 т.

КМУ Soosan SCS 736 располагает грузовым моментом в 15 т/м и длинной шестигранной стрелой, состоящей из шести секций (одной стационарной и пяти выдвижных). При минимальном вылете, составляющем 4.3 метра, масса поднимаемого груза достигает 3700 кг., в то время, как при максимальном телескопировании стрелы, почти до 19 метров, грузоподъемность установки сокращается до 350 кг. Такие крановые установки существуют как в версии с нижним постом управления, так и в модификации с верхним креслом оператора. Они всегда комплектуются четырьмя гидравлическими опорами.

Семитонная КМУ Soosan SCS 746 замыкает линейку средней производительности. Грузоподъемность в 3800 кг. доступна при вылете стрелы 4.5 метра. Максимальный же вылет прочной шестигранной стрелы достигает почти 20 метров, что при установке корзины для подъема людей, позволяет эффективно использовать эту установку в качестве автогидроподъемника. Для устойчивости, она комплектуется двумя парами выдвижных гидравлических опор, а для лучшего обзора во время выполнения работ, на колонну можно установить верхний пост управления.

Тяжелая серия КМУ Soosan включает в себя пять модификаций тросовых крано-манипуляторных установок, которые имеют ряд отличий в виде грузового момента, конфигурации стрелы, и радиуса рабочей зоны. Подобная техника обладает выдающимися характеристиками, позволяющими выполнять огромный спектр работ, преимущественно, в области гражданского и промышленного строительства.

Сусан имеет ряд серьезных конкурентов, основными из которых являются именитые японские производители (Юник, Тадано), однако, благодаря менее агрессивной ценовой политике, при прочих равных условиях, корейские установки в России пользуются большим успехом.

КМУ Soosan SCS 866 — семитонный кран, который устанавливается на крупнотоннажные грузовики. Двадцатиметровая шестигранная стрела на полном выдвижении поднимает до 400 кг. Конечно, такой грузоподъемности недостаточно для работы с тяжелыми грузами, тем не менее, если установить на оголовок стрелы люльку для подъема людей, автомобиль с такой манипуляторной установкой также может использоваться и как автовышка. Сусан 866 выпускается только в версии с верхним управлением.

КМУ Soosan SCS 867, в отличии от версии 866, имеет на одну телескопическую секцию стрелы больше, и максимальный вылет ее составляет уже не 19.6, а более 22 метров. Разумеется, такой вылет существенно снижает грузоподъемность (до 230 кг.), но из него можно извлечь и свою выгоду, поставив корзину. Имея в распоряжении и манипулятор и автовышку в одном лице, можно существенно расширить сферу своей деятельности. Как и предыдущая модификация КМУ, данный кран комплектуется, исключительно, верхним постом управления.

КМУ Soosan SCS 1015 — мощный десятитонный кран с грузовым моментом 36 т/м. На минимальном горизонтальном вылете стрелы (5.6 м.) данная установка поднимает до 6 тонн груза, а на границе рабочей зоны, когда вылет стрелы превышает 20 метров, грузоподъемность этой КМУ достигает 1030 кг. Этот кран комплектуется верхним управлением, для более полного контроля рабочего процесса, а также четырьмя телескопическими аутригерами, обеспечивающими устойчивость машины во время поднятия тяжелого груза.

КМУ Soosan SCS 1516 — еще более мощная крановая установка. Ее грузовой момент составляет целых 50 т/м, что позволяет на минимальном вылете почти в 6 метров поднимать 8500 кг. груза. Шестисекционная стрела обеспечивает максимальный рабочий радиус в 24.6 м., на котором данный кран может совершать операции с грузом массой в 1 тонну.

КМУ Soosan SCS 1616 — на данный, момент, самая совершенная крановая установка этого бренда. Ее стрела образована шестью секциями шестигранного сечения, при полном выдвижении которых, формируется огромный рабочий радиус (более 27 метров), на границе которого масса поднимаемого груза достигает 1250 кг. Кроме стандартного для тросовых КМУ оборудования, данный кран оборудован цифровыми системами безопасности и дистанционным радиоуправлением.

КМУ Kanglim серии KS — крано-манипуляторные установки с телескопической стрелой и тросовой системой подвески крюка, обладающие различными грузовысотными характеристиками и функциями. Сейчас, они весьма популярны в нашей стране, достойно выдерживая конкуренцию с более именитыми японскими аналогами, которые при прочих равных характеристиках, отличаются более высокой стоимостью.

КМУ Kanglim KS 733 — самая легкая установка в серии, при сложенной стреле, на вылете 3 метра, поднимающая до 2 тонн груза. Ее стрела имеет две выдвижные секции, обеспечивающие максимальный вылет в 7.5 м, грузоподъемность на котором составляет 750 кг.

КМУ Kanglim KS 734 имеет сходные с вышеупомянутой модификацией характеристики, а отличие между ними состоит в наличии у последней еще одной выдвижной секции, благодаря которой максимальный вылет вплотную приблизился к 10 метрам, а масса поднимаемого на нем груза составила 500 кг.

КМУ Kanglim KS 735, как и две предыдущие модификации, находится в линейке легких трехтонных манипуляторных установок. Как видно из маркировки модели, количество ее телескопических секций составляет 5 штук, а граница рабочего радиуса находится на расстоянии 12 метров от главной колонны крана. На таком вылете данная установка может поднять до 350 кг. груза.

КМУ Kanglim KS 1253 — шеститонный кран с трехсекционной стрелой, минимальный рабочий вылет которой составляет 3.7 м., а масса груза, поднимаемого на нем достигает 3300 кг. Максимальное выдвижение обеих телескопических секций обеспечивает рабочий радиус в 8.75 м. На его границе масса груза может составлять 1000 кг.

КМУ Kanglim KS 1254 — версия крановой установки 1253, стрела которой снабжена не двумя, а тремя выдвижными секциями, благодаря чему максимальный ее вылет достиг значения в 11.2 метра, а грузоподъемность на нем сократилась до 890 кг. Иных отличий между этими моделями кранов нет.

КМУ Kanglim KS 1255 также, характеризуется увеличенным на одну единицу количеством секций шестигранной стрелы. Она обладает рабочей зоной радиусом в 14 метров, на границе которого ее оператор может осуществлять перемещение грузов, масса которых достигает 400 кг.

КМУ Kanglim KS 1256 кроме увеличенного за счет большего количества секций вылета, также наделена большим грузовым моментом — 15 т/м, поэтому на вылете 18.7 метра, она способна поднимать 350 груза, чего вполне достаточно для использования этой крано-манипуляторной установки в качестве автогидроподъемника (если укомплектовать ее специальной корзиной).

КМУ Kanglim KS 2055 располагает семнадцатиметровой телескопической стрелой, которая в горизонтальном положении на максимальном вылете выдерживает груз массой в 500 кг.

КМУ Kanglim KS 2056 от предыдущей модификации не имеет отличий, за исключением радиуса рабочей зоны, который достигает 20.3 м. (без механической секции). Грузоподъемность крана при таком значении вылета составляет 350 кг. Также существует его версия SM (с отрицательным углом наклона стрелы, для проведения работ по бурению скважин). Наряду с модификацией 1256, эта крановая установка состоит в ряду самых востребованных в России.

КМУ Kanglim KS 2057 имеет в составе стрелы одну стационарную и 6 выдвижных секций, которые при максимальном выдвижении обеспечивают боковой горизонтальный вылет более 22 метров. На нем грузоподъемность установки составляет 250кг. Как и предыдущая версия, данная крановая установка выпускается и в модификации с отрицательным углом наклона.

КМУ Kanglim KS 2605 обладает грузовым моментом в 26 т/м, позволяющим на полном вылете в 20.3 метра поднимать груз весом до 600 кг. Максимальная же грузоподъемность данной манипуляторной установки составляет 10 тонн, что возможно при полностью сложенной стреле, на расстоянии 2.6 м. от главной колонны.

КМУ Kanglim KS 2705 имеет минимальные отличия от версии 2605. Разница заключается в слегка увеличенном (до 27 т/м) грузовом моменте, позволяющем поднимать на таком же максимальном вылете на 30 кг. груза больше.

КМУ Kanglim KS 3105 — еще более грузоподъемная установка: она способна поднять до 700 кг груза на вылете стрелы в 22.5 метра, и почти пять тонн в минимальном рабочем положении, на расстоянии 5 метров от поворотной колонны. Тем не менее, это еще самый мощный кран в линейке Канглим.

КМУ Kanglim KS 5206 — флагман производственной линейки данного южнокорейского производителя. Обладая весьма внушительным грузовым моментом в 48 т/м, при максимальном телескопировании всех выдвижных секций (вылет более 25 метров), эта крано-манипуляторная установка поднимает 1100 кг. груза, а сложенная в горизонтальном положении стрела, образуя рабочий радиус в 6 метров, выдерживает 8 тонн.

КМУ Kanglim серии KN — грейферные крано-манипуляторные установки, оборудованные цанговыми четырех- и шестилепестковыми цанговыми захватами для работы с сыпучими и кусковыми грузами. В отличии от КМУ KS серии, они имеют гибкую стрелу с двумя сочленениями, а также в них не предусмотрена лебедка. Такими кранами оснащаются металловозы и прочая техника для транспортировки вышеупомянутых типов груза.

Данная серия представлена пятью крановыми установками, имеющими различный вылет стрелы, грузоподъемность и грейферные захваты.

КМУ Kanglim KN 594 – самая легкая из них: ее максимальный рабочий радиус не доходит до 6 метров, а на его пределе кран может поднять 770 кг. На расстоянии двух метров от поворотной колонны, с помощью данной установки можно поднять до 2330 кг груза. В качестве рабочего элемента на ней используется четырехлепесковый захват.

КМУ Kanglim KN 894 — более производительная модификация грейферной установки. Максимальный радиус рабочей зоны для нее составляет более 7.5 метров, а грузоподъемность, при этом, превышает одну тонну. При работе рядом с базовым автомобилем, при вылете стрелы в 2.03 метра, с помощью нее за один прием можно погрузить более 3.5 тонн груза.

КМУ Kanglim KN 1004 уже оснащена шестилепестковым захватом, который более эффективен при работе с мелкими сыпучими грузами. На максимальном вылете телескопической двухсекционной стрелы, равном 7.63 метра, она способна справиться с грузом, вес которого составляет 1200 кг. А при захвате груза рядом с собой, на расстоянии 2.6 метра от главной колонны крана, вес поднимаемого груза будет равен 3.7 тонны.

КМУ Kanglim KN 1204 – еще один представитель серии грейферных установок Канглим. Она может работать в радиусе почти восьми метров от поворотной колонны. Таким образом, грузовой момент в 11.5 т/м позволяет этому крану при вылете стрелы в 7.8 м., поднимать груз почти в 1.5 тонны весом, а на минимально возможном вылете, равном 2.5 м., масса поднимаемого груза будет близкой к 4.5 тоннам.

КМУ Kanglim KN 1404 — наиболее мощная из представленных в данной серии манипуляторных установок. При грузовом моменте, составляющем 14 т/м, и радиусе рабочей зоны почти в 9 метров, этот кран имеет очень хорошие показатели: на предельном максимальном вылете стрелы шестилепестковый цанговый захват может поднять более 1.5 тонн груза, а при вылете в 2.5 метра — более 5.5 тонн.

M10A МИКРО

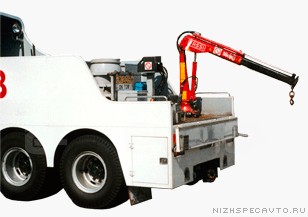

КМУ Fassi M10A — наименьшая всем параметрам манипуляторная установка из всего модельного ряда Фасси. Она разработана для легких коммерческих автомобилей и легковых машин типа «пикап». Грузовой момент в 1.1 т/м позволяет поднимать на минимальном вылете стрелы 1.9 м. 585 кг., а на максимально вылете в 3.9 м. (с дополнительной механической секцией) — 275 кг. КМУ манипулятор Fassi M10A устанавливается, обычно, прямо на бортовую платформу, а для устойчивости во время поднятия груза конструкцией предусмотрена одна гидравлическая опора. Действует данная установка от автономного гидронасоса, не требующего наличия на автомобиле коробки отбора мощности. Конечно, КМУ Fassi M10A не сможет использоваться в тяжелых строительных работах, но станет отличным помощником при погрузке и разгрузке

Если Вы собираетесь купить и установить КМУ Fassi M10A на собственный автомобиль, обращайтесь в «НижСпецАвто». Поскольку наше предприятие является официальным дистрибьютором Fassi в России, мы сможем предложить Вам наименьшую цену.

M15A

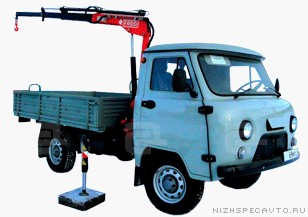

КМУ Fassi M15A — одна из крановых установок микро-серии Фасси, используемых на малотоннажных грузовиках, отличающаяся великолепным соотношением массы и грузоподъемности. Эта установка с грузовым моментом 1.5 т/м весит всего-лишь 170 кг. (или 180 кг. для модификации с двумя гидравлическими секциями) при вылете 1.6 м. поднимает почти 1 тонну, а на максимальном вылете стрелы в 3.95 м. может поднять 385 кг. Например, манипулятор УАЗ с КМУ Fassi M15A будет очень кстати в небольшом фермерском хозяйстве. С помощью такого автомобиля можно значительно облегчить проведение многих работ, связанных с поднятием и перемещением груза.

КМУ Фасси М15А имеет 3 варианта установки: в борт, на раму за кабиной или на задний свес автомобиля. Установка укомплектована одной гидравлической опорой, придающей устойчивость во время работы, и автономной электрической насосной станцией, не требующей наличия коробки отбора мощности. Дополнительно, к данной манипуляторной установке можно заказать лебедку, чтобы работать с грузами ниже поверхности земли, а также установить гидромагистраль для подключения навесного оборудования. Однако при малой грузоподъемности, навесное гдрооборудование будет не эффективно.

Чтобы купить КМУ Fassi M15A и установить ее на Ваш автомобиль, обращайтесь в отдел продаж предприятия «НижСпецАвто», являющегося официальным дилером Fassi в России.

M20A

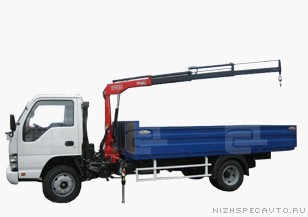

КМУ Fassi M20A продолжает микро-серию итальянских крано-манипуляторных установок. Как следует из индекса модели, грузовой момент ее составляет 2.1 т/м, а ее Г-образная телескопическая стрела на минимальном вылете 1.35 метра выдерживает до 1600 кг., при максимальном выдвижении в 5 м. (с одной механической секцией) может поднимать до 410 кг. груза. КМУ Фасси М20А могут устанавливаться в любое удобное место: на раму за кабиной или на заднем свесе, а также непосредственно в борт или внутрь фургона, что очень удобно в различных ситуациях. В базовую комплектацию установки входит одна гидравлическая опора, для большей устойчивости манипуляторы при подъеме груза и пропорциональный гидрораспределитель, обеспечивающий плавное и точное управление стрелой.

Также, в комплект поставки КМУ Fassi M20A включен автономный гидравлический насос, питающийся от бортовой сети 12/24В, не требующий установки коробки отбора мощности. При необходимости подъема груза, расположенного ниже поверхности грунта, эту манипуляторную установку можно оборудовать лебедкой, а также дистанционным радиоуправлением (пультом РДУ), позволяющим лучше контролировать рабочий процесс.

Монтаж КМУ Fassi M20A осуществляется на предприятии «НижСпецАвто», являющемся официальным дилером крано-манипуляторных установок Фасси в Российской Федерации, поэтому у нас Вы можете купить эти КМУ по самой низкой цене.

M25A

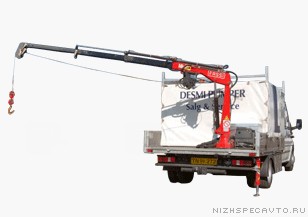

КМУ Fassi M25A, также, как и многие другие крано-манипуляторные установки Фасси микро-серии, имеет Г-образную стрелу с четырьмя выдвижными секциями, три из которых оборудованы гидроприводом (выдвигаются гидроцилиндром), и одна последняя — механическая (выдвигается вручную). При грузовом моменте 2.6 т/м, данная крановая установка поднимает 1710 кг. на минимальном рабочем вылете стрелы в 1.5 м., а на максимальном вылете 5.75 м. (при разложенной механической секции) — 415 кг.

Эти показатели можно считать отличными, особенно если принять во внимание, что сама установка весит 260 кг. Установить КМУ Fassi M25A можно на любом малотоннажном автомобиле в нужном месте. Конструкция монтажной площадки позволяет поставить этот кран как на раме машины (за кабиной или на заднем свесе), так и в бортовой платформе или внутри фургона. В зависимости от места монтажа, в комплекте поставляются опоры нужного типа. Работает КМУ Фасси М25А от электрического гидронасоса, не нуждающегося в установке на автомобиль коробки отбора мощности. При желании, Вы можете дополнительно заказать лебедку, чтобы иметь возможность опускать груз ниже уровня грунта.

Продажа КМУ Fassi M25A по минимальным ценам осуществляется нижегородским предприятием «НижСпецАвто», являющимся официальным дистрибьютором компании Fassi в России. Также мы выполняем установку кранов-манипуляторов на шасси грузовых автомобилей зарубежного и отечественного производства.

M30A

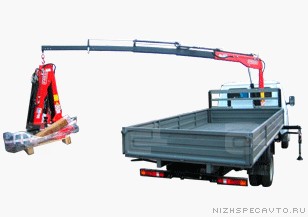

КМУ Fassi M30A — самая популярная гидравлическая крано-манипуляторная установка микро-серии, обладающая наибольшей эффективностью. Грузовой момент 3 т/м обеспечивает хорошую грузоподъемность, при малом весе самой установки. На минимальном рабочем вылете стрелы 2.55 метра КМУ Фасси М30А способна поднимать 995 кг. груза, а на максимально возможном вылете 6.8 м. (при двух дополнительных механических секциях) — 360 кг. На усмотрение заказчика, данная крановая установка может быть смонтирована в любом удобном месте автомобиля: на раме перед бортовой платформой, на заднем свесе, а также внутри фургона или прямо в борту. В действие она может приводиться как от автономной насосной станции, так и от механического гидронасоса, подключенного к коробке отбора мощности. При монаже на раму, установка комплектуется основанием с двумя гидравлическими опорами, обеспечивающими надежную фиксацию автомобиля. Манипулятор Газель с КМУ Fassi M30A — одна из наиболее востребованных позиций нашего каталога. В такой конфигурации получается недорогой, но универсальный грузовик с большими возможностями.

Если Вам приходится работать с грузами, находящимися ниже поверхности земли, на стрелу установки можно установить лебедку с тросом. А если подвести к оголовку стрелы гидромагистраль с быстроразъемным соединением, появится возможность пользоваться гидравлическим навесным оборудованием, но при небольшой грузоподъемности КМУ Фасси М30А, эффективность работы с навесной гидравликой будет низкой.

Продажа и монтаж КМУ Fassi M30A осуществляется на предприятии «НижСпецАвто». Являясь официальным дилером Fassi в России, мы можем предложить своим клиентам лучшие цены на продукцию этого итальянского завода.

За дополнительными сведениями обратитесь в отдел продаж.
